美邦儀器技術期刊丨三十七期
發布時間：2021-5-20
主 題：織物撕裂性能檢測研究
衣服在經過一段時間的穿用后，由于磨擦使紗線變細，織物內局部紗線受力斷裂而形成裂縫，用作軍服、蓬帆、降落傘、吊床等的織物，在使用中更易受到集中負荷的作用，使制品局部損壞而破裂，織物被物體勾住，或者織物的局部被握持，在外力作用下以致織物被撕成兩半，織物受到的這樣集中負荷作用下被撕開的現象，通常稱為撕裂。
織物的抗撕裂強度是紡織品的一項重要指標，測定這項指標使用的儀器稱之為織物撕裂度測定儀，國外稱之為愛爾門道夫 (Elmendorf)式織物撕裂度測定儀，織物撕裂儀可用于各種織物的撕裂強度測定。
擺錘式撕裂儀實際測定的是試樣被撕裂時的撕裂功，整個測試過程基于功能轉換原理：通過測定撕裂試樣前后擺錘減少的能量得到撕裂功，再根據撕裂原始長度去計算試樣的平均撕裂力，它可以有兩種渠道去實現，其一：測定擺的勢能的衰減量，即測定擺工作前后重心的高度差得到擺勢能的衰減量來計算撕裂力；其二：測定擺動能的衰減量，即測定在某一點撕裂試樣前后擺角速度的變化計算出動能的衰減量來計算撕裂力。
走，帶你了解有關我司開發的全自動撕裂測試儀

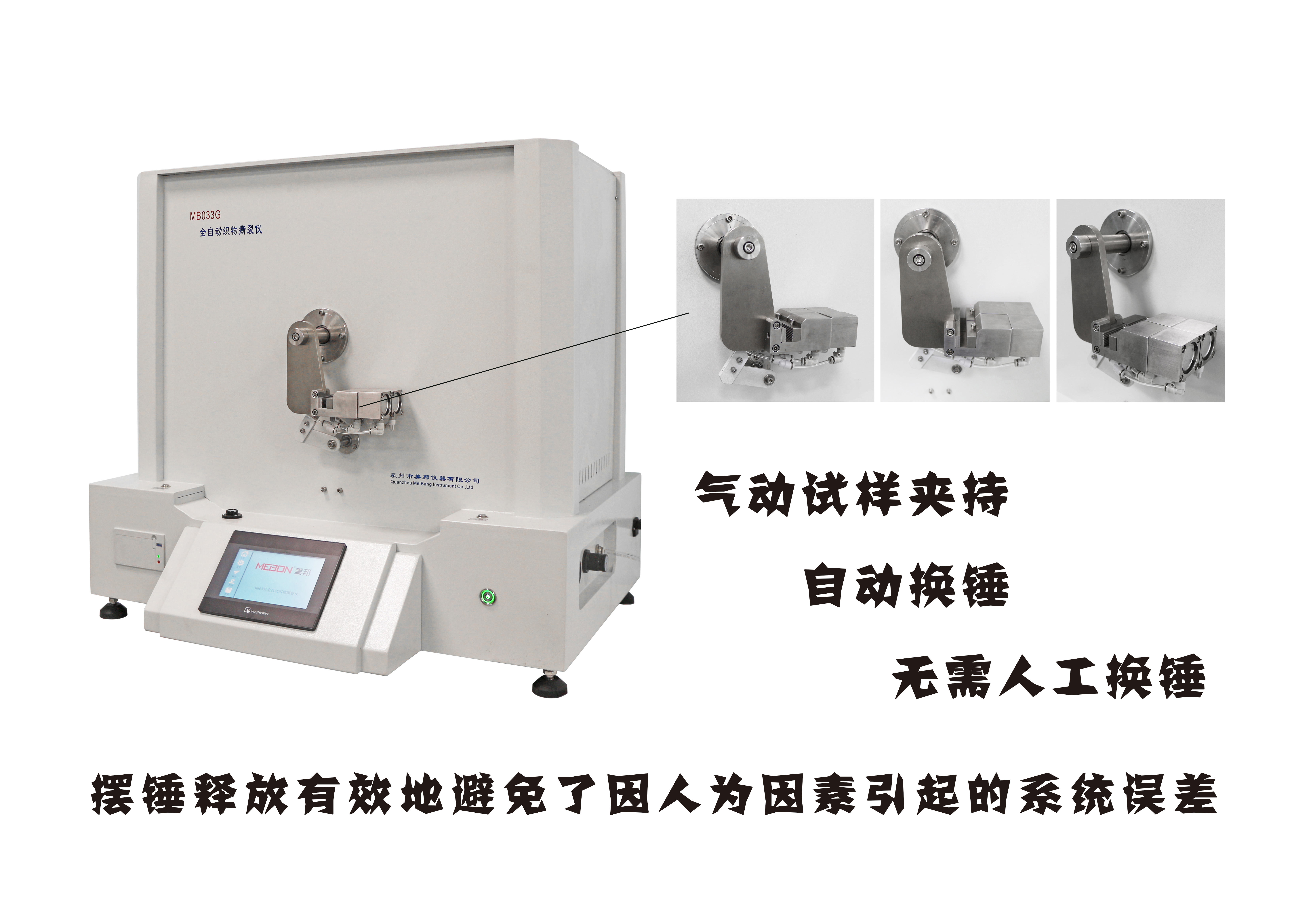

MB033G全自動撕裂測試儀
【適用范圍】
用于各種機織物抗撕裂強力的測定 (Elmendorf埃爾門道夫法)，也可用于測定紙張、塑料布、薄膜、電工膠布、金屬薄片等材料的撕破強力。
【符合標準】
紡織品：GB/T 3917.1 紡織品 織物撕破性能 第1部分 沖擊擺錘法撕破強力的測定
ASTM D 1424、DIN 53862、ISO 13937-1、ISO 4674-2、ISO 9290等
【儀器特性】
1、勢能法計算，確保準確測試和良好的重復性。
2、本儀器自動換錘，無需人工換錘。
3、彩色觸摸屏操控系統，中英文操作界面，內置熱敏打印機，可打印數據報表。
4、本儀器可在主機內自由查閱所有數據及統計結果。
5、測試單位可以在N、gf、cN、kgf、mN和lbf之間選擇并自動換算，適應不同標準要求。
6、本儀器自動切樣，氣動試樣夾持和擺錘釋放，確保夾持力一致，并能減少操作步驟。
7、USB接口，專業電腦分析軟件，可電腦存儲數據（獲得國家軟件著作權登記證書）。
8、配擺錘摩擦阻尼自動修正功能，提高測量精度。
【技術參數】
1、標準重錘砝碼：16N、32N、64N、128N、300N
2、測試精度：≤±0.2％F·S
3、撕裂長度：43mm
4、切口長度：20±0.2mm
5、試樣夾持：氣動方式
6、壓縮空氣：600～800kPa
7、外形尺寸：860×695×800mm
8、重 量：100kg
9、電 源：AC220V 50Hz 200W
【操作界面】

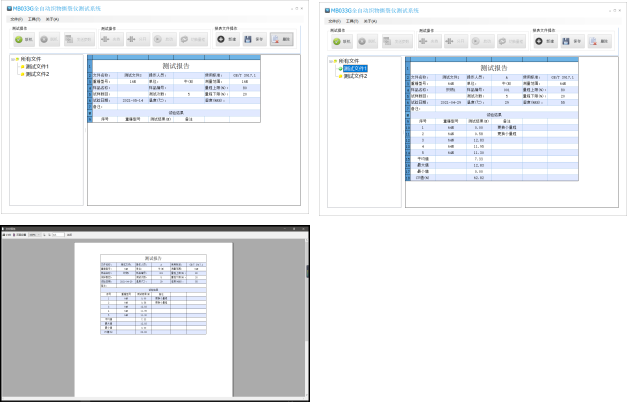

【軟件界面】
×
