一、適用范圍
供廠礦企業、大專院校、科研及各實驗室等作物品干燥、烘熔、熔臘、殺菌之用。
二、結構特征
電熱恒溫干燥箱是系列產品。所有規格的干燥箱外殼體均采用鋼板表面鍍塑，四角圓弧內膽，室內設有三至五層擱板，中間層充填超細玻璃棉隔熱。臺式采用大視角雙層鋼化玻璃門，立式箱門中上方設有雙層鋼化玻璃觀察窗，能清晰觀察到箱內加熱物品。工作室與箱門連接處裝有耐熱硅橡膠密封圈，以保證工作室與箱門之間密封。臺式干燥箱的電源開電源指示燈、控溫儀等操作件均集中于箱體左前側的控制面板處，立式干燥箱的電源開關、電源指示燈、控溫儀器等操作件均設立于箱體前上方。
箱內加熱恒系統主要由電加熱、風機（鼓風系列）、合適的風道結構和控溫儀組成。
控溫儀均選用高精度的智能型數字顯示溫度調節儀，控溫線性好，精度高，高定溫度和測量溫度均為數字顯示，準確PID及自整定控制，還具有追蹤功能。當箱內溫度超過上限溫度時，自動切斷加熱器電源，并發出聲光警報。
鼓風系列干燥箱加熱、鼓風均單獨控制。
三、智能控溫儀的面板功能操作流程及設定參數表

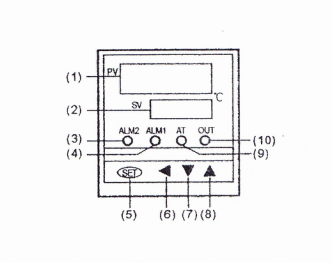

面板功能說明：
（1）測量值顯示窗
（2）設定值顯示窗
（3）警報2指示燈
（4）警報1指示燈
（5）設定鍵
（6）移位鍵（啟動或停止鍵）
（7）減數鍵
（8）加數鍵（自整定鍵）
（9）自整定指示燈
（10）主控輸出指示燈
設定參數表：
|
指示符
|
數值范圍
|
功能定義
|
出廠值
|
|
SP
|
SPL～SPH
|
溫度設定值
|
|
|
ST
|
1～9999分
|
時間設定值
|
|
|
長按SET鍵
|
|
Lock
|
0～9999
|
參數鍵
|
|
|
SC
|
-50.0～+50.0℃
|
測量值修正量
|
|
|
Lock為XXXX
|
|
P
|
0.1～50.0℃
|
輸出比例帶
|
|
|
I
|
1～400
|
積分時間
|
|
|
d
|
0～100
|
微分時間
|
|
|
T
|
1～200
|
輸出比例周期
|
|
|
ALI
|
-20～+20℃
|
偏差警報
|
|
|
ET
|
0～2
|
定時功能選項
|
|
|
Pr
|
1～100
|
恒定功率上限百分比
|
|
|
SPL
|
溫度設定值低限
|
量程下限～SPH
|
|
|
SPH
|
溫度設定值高限
|
SPL～量程上限
|
|
四、使用方法
1、操作人員需仔細閱讀使用說明，了解熟悉干燥箱功能后，才能操作。
2、把需干燥處理的物品放入干燥箱內，關好箱門。
3、接通電源，電源指示燈亮，把開關撥至“1”處，此時工作指示燈亮，上排數碼管顯示測量溫度，下排數碼管顯示設定溫度，若短按設定鍵則進入溫度設定狀態，上排顯示SP提示符，下排顯示設定溫度，再按一下設定鍵，上排顯示ST提示符，下排顯示設定時間。
4、若長按住設定鍵5S，則進入?yún)?shù)設定狀態，上排顯示提示符，下排顯示參數值，參數設定完畢后，按住設定鍵5S推出設定狀態。
5、在正常狀態下長按住加鍵5秒，AT自整定燈亮，即進入自整定狀態。整定結束，AT燈滅，儀表回到正?？刂茽顟B(tài)，若在自整定過程中進入設定狀態，則退出自整定程序。
說明：
（1）在各設定狀態通過按加數鍵、減數鍵和移位鍵可快速設置各參數，設定結束需按SET鍵確認，否則無效。當Lock為0時，只有SC參數可修改；當Lock為XXXX時，除SC外，所有參數可修改。
（2）參數SC為測量值修正量，可修正由傳感器及引線長短引起的測量誤差。若實際溫度比儀表測量溫度高2℃，則SC在原來基礎上加2℃；反之則反。
（3）參數P為輸出比例帶，系數的慣性越大，則P值應越大。
（4）參數I為積分時間，積分時間越小，積分作用越強。
（5）參數d為微分時間，微分時間越大，微分作用越強；當d為0時，無微分作用。
（6）參數T為輸出比例周期，T值越小則控制性能越好。但觸點開關式輸出時應考慮中間繼電器的壽命。T值應為20以上。
（7）參數ALI為警報1值，測量值偏設定值A(chǔ)LI℃后警報，ALI設為0時到點警報，設為正值為上偏差警報，設為負值為下偏差警報。
（8）定時功能選項參數ET為0時，無定時功能，時間設定菜單隱藏；ET為1或2時，顯示時間設定菜單ST。ET為1時，儀表一上電就開始計時；ET為2時，當溫度達到設定值時啟動計時。定時采用計時方式，開始計時，則下排顯示剩余時間，計時結束，則下排顯示STOP，運行停止，輸出關斷，同時有斷續蜂鳴聲提醒，按任一鍵可消音。連續按移位鍵3秒可啟動或停止程序運行。
（9）參數Pr為恒定功率上限百分比，對于輸出控制加熱的系統，Pr對應設定值高限(SPH)恒溫時所需功率占加熱總功率的百分比。根據系統要求可先確定設定值低限(SPL)和設定值高限(SPH),再根據系統的功率配置及系統的保溫性能設置合適的Pr值，一般若系統的功率配置偏大或保溫性能很好，則Pr值應小，能防止沖溫；反之則Pr值應大，能提高升溫速度。通常一個系統在不同的設定溫度下自整定得出的P、I、D參數是不同的，一般建議在系統低溫端整定參數，而用于高溫端時可能升溫較慢，此時調整Pr值即可使系統在整個范圍內都能達到很好的控制效果。
五、注意事項
1、干燥箱外殼須接地，以保證使用。
2、干燥箱應放置在具有良好通風條件的室內，在其周圍不可放置易燃易爆物品。
3、干燥箱無防爆裝置，不得放入易燃易爆物品干燥。
4、箱內物品放置切勿過擠，須留出空間，以利熱空氣循環。
5、箱內外應經常保持清潔，長期不用應套好塑料防塵罩，放在干燥室內。

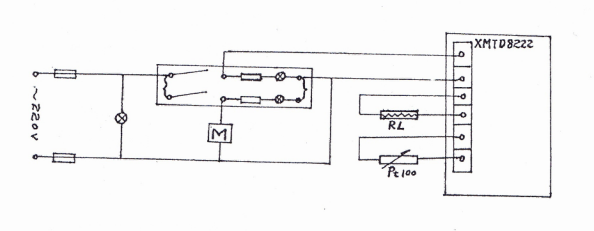

六、接線圖
七、故障處理
|
現 象
|
原 因
|
處 理
|
|
無電源
|
1、插頭未插好或斷線
|
1、插頭插好或斷線
|
|
2、熔斷器開路
|
2、更換熔斷器
|
|
不升溫
|
1、設定溫度低
|
1、調整設定溫度
|
|
2、電源加熱器壞
|
2、換電加熱器
|
|
3、控溫儀壞
|
3、換控溫儀
|
|
4、加熱器連接線斷開
|
4、重新牢固連接
|
設定溫度與箱
內溫度誤差大
|
1、溫度傳感器壞
|
1、換溫度傳感器
|
|
2、控溫儀壞
|
2、換控溫儀
|
|
超溫警報異常
|
1、設定溫度低
|
1、調整設定溫度
|
|
2、控溫儀壞
|
2、換控溫儀
|
×
